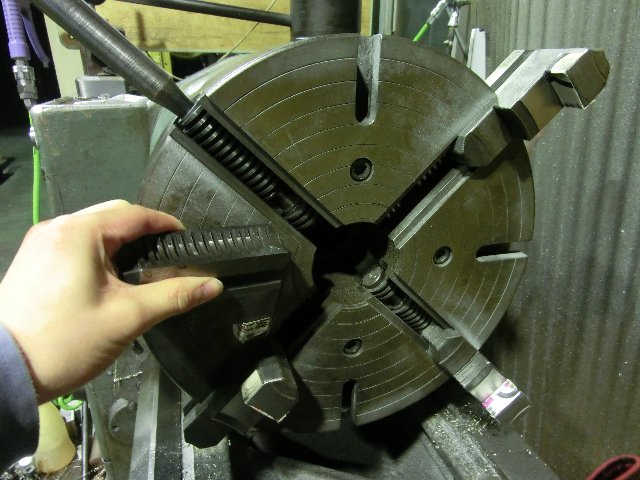

外径φ350なんですが、これって何インチチャックなんでしょう。
北川とかのカタログみると、これに相当するものが。。。
このタイプのチャックって生爪って売ってるんでしょうか。
5軸バイスで長い大物がつかめるように
汎用旋盤チャック
コメント
-
5軸バイスで長い大物がつかめるように
-
ブログの移行完了しました
-
第2工場、とても寒い
-
シマダ機工 2024年のカレンダー
-
オークマMU-6300V-L 導入して順調に稼働しています
-
シマダ機工 2023年のカレンダー
-
[ 新規設備投資 ] オークマ同時5軸マシニングセンタ MU-6300V-L を導入予定です
-
（フワフワ版）[ 新規設備投資 ] オークマ同時5軸マシニングセンタ MU-6300V-L を導入予定です
-
シマダ機工 2022年のカレンダー
-
my new gear…. 三鷹工業所カスポンクリーナー
チャック外径φ350だと14インチになるみたいですね。
http://www.kiw.co.jp/wpage/mtools/csc_ic_j.html
のIC-14とか
http://www.chuck.co.jp/product/products_index.html
のLI-14とか
http://www.kawatatec.co.jp/nc01_w01.html
の4614とか
工場の隅に 赤い粉を吹いた大きな4本爪って
よく転がっていますよね～。
汎用旋盤をやってた頃は、その手のチャックに三爪のスクロールチャックを掴んでやってましたね。
芯だしが邪魔くさかったです。
分割爪のスクロールチャックがあるなんてその当時、知るよしも無し。
http://www.kiw.co.jp/wpage/mtools/csc_jnt_j.html
antecさん
ありがとうございます。
カタログ確認不足でした。。。
なんで生爪が欲しいかといいますと、このチャックの鬼爪のつかみ長さが18mmなので板厚13mmの円盤とかの端面切削をする時に面倒だからです。
いまはTミゾからボルトを立てて、そのボルトの頭を削って高さを揃え、つかみ長さを12mmに設定するとかしてます。
もうこの旋盤、円盤ばっかり加工するのでつかみ長さを8mm、12mm、17mmみたいに3種類くらいの生爪作っておきたいんです。
工具屋さんに聞いてもどうも生爪は無さそうって言うんですよね。。。
クッキングおやヂさん
うちは写真に載ってるのがいちばん大きな奴で、いちばんよく使います。
中間サイズの12インチくらいのが放置で錆びてますね～。
ところで、今日サンドビックの武○さんがクッキングおやヂさんの会社知ってる？って言って来ました。
無ければ、作ってしまえば？
分割タイプで生爪部分は既成のが使えるようにするのがいいかと
雄鳥さん
なんで無いんでしょ～。
分割組み立て式にすると平行度0.005を再現するのが難しそうで一体型の専用生爪にしたいのですが、爪裏のネジのあれをつくろうとすると、けっこうな高コストですよね。
裏のネジ部は角ネジか台形ネジでしょ
なら、大きなブロックの中央にネジ切ってから
ワイヤーなどで穴基準にして２or４分割？
或は、硬爪を買って上部を追加工で段差を１０ミリとか
平行度は生爪だから取り付けるごとにサラッと一なめしましょう
雄鳥さん
なるほど。
鬼爪を数セット買って生爪みたいに削ればいいんですね。
硬いから削れないという意識でいましたが、そういえば削れるんでした。
どんなに硬くてもいいところHRC62くらいまでですね。
