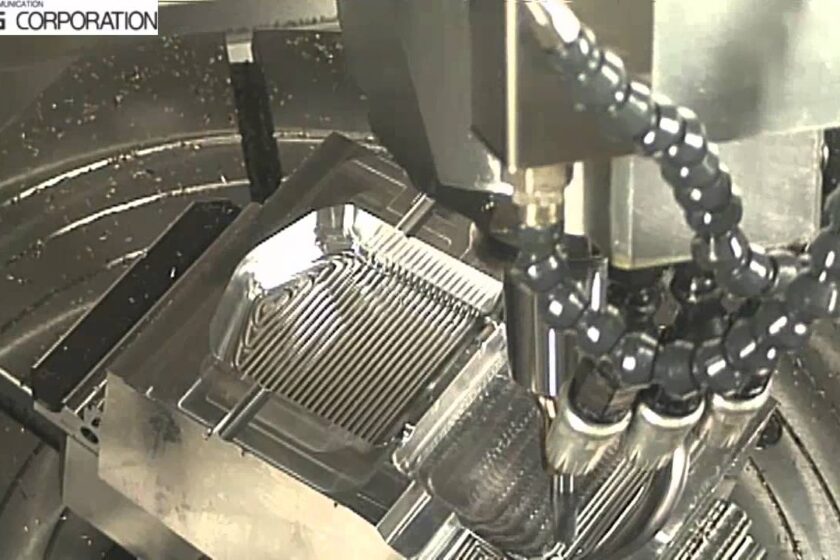

hyperMILLのパスとCAM-toolのパス　比較

コメント

    • ｳﾞｪｲﾛﾝ
    • 2012.03.17 9:50am

    お疲れ様です。
    僕としてはCAM-toolのﾊﾟｽの方が好きです。
    5軸加工の経験が無いので詳しい事は分かりませんがhyperMILLみたいにｳﾈｳﾈ動いた場合とだと精度的な面で差は出るのでしょうか?

    • ヨシア機
    • 2012.03.17 6:46pm

    ヴェイロンさん
    コメント有難うございます。
    動画で見るかぎりでは、私もCAM-TOOLのほうが落ち着いて見ていられます。
    hyperMILLのウネウネ、素人目には象限突起がめちゃくちゃ出そうに思えるのですが、OPEN MINDはこれこそが仕上げ面品質を上げる要の技術だと言っています。
    ↓の1ページ目の「オートマチックモード」参照。
    https://box.yahoo.co.jp/guest/viewer?sid=box-l-xfqm6eygun3ymjuo6mehfbyuky-1001&uniqid=b6a60f99-64c3-460a-8d0b-6aa6ae68ad1e&viewtype=detail
    「回転軸が止まったり動いたりはダメなので、動かし続ける」ということのようです。
    回転軸止め続ければ良いじゃん！
    だと5軸を使う意味が無いので、きっと5軸とhyperのタッグで使う人はOPEN MINDの主張に納得するのでしょう。
    http://youtu.be/MwZCuTlSKeY
    工具先端点制御の計算遅延による精度劣化などは、たぶんいまどきの計算機を積んだFanucオーガニック以外のNCなら問題ないのではないでしょうか～。

    • morizo3
    • 2012.03.24 12:57pm

    はじめまして、CAM-TOOL Ver7.1で金型加工をしている者です。CAM-TOOLの動画を検索していたら、たまたまここにたどり着きました。
    加工動画をアップしているijincoさんはTOOLS認定試験、第1回の合格者でhttp://www.cgsys.co.jp/g/products/tools_test/passer.htm、
    今、OSGデザインセンターにいる藤井さんですよね。

    • ヨシア機
    • 2012.03.25 11:42pm

    morizo3さま
    はじめまして、コメント有難うございます。
    藤井さんというかたを知っていて動画を参照したわけではありませんので、ちょっとわかりませんが、有名な方なんですか？？
    この動画に出ているような浅い金型だと5軸いらないと思いますが、深くて5軸が活かせるような金型だとhyperMILLのほうが良い場合もあるのでしょうね～。

    • omaru
    • 2012.04.26 8:51am

    こんなのhyperだって3軸でパス出せば良いだけ。
    これは比較にならないね。

    • 村人A
    • 2012.04.28 9:12am

    ３軸で削れるところをあえて同時５軸で
    削れば、精度含め劣るのは当然。
    同時５軸を使ったほうがメリットが
    ある場合のみに使うべきです。
    それを適正に判断できるのが優秀な
    エンジニアだと思います。

    • ヨシア機
    • 2012.05.03 10:39pm

    omaruさん　村人Aさん
    5軸パス　対　3軸パス　だと確かに比較になりませんね～。
    パスの比較だけでなく、このパスを出すに至るまでの人間の作業量も大事かもしれません。
    hyperは比較的少ない作業量である程度使えるパスが出るのでそこが良いところだと思います。
    ちなみにこの動画でhyperのほうが良くないのはダウンカットをキープし続けないでアップカットを多用したり、型の勾配のゆるいところでもっとテーブルチルトしてボールエンドミルの周速の早いところを使えばいいのにそこはゆるいままなんかい！というところです。
    もっと5軸を活かした動きをして、不利な点をカバーしていると認識できたら誰も不満は述べないでしょう。
    CAM-TOOLはそれなりの動きです。
    3軸なりの不満が出ない動き。

    • 匿名
    • 2014.12.16 1:49pm

    笑わせないでください
    加工、CAMを知らない素人の考えですね

    • yoshiaki
    • 2014.12.17 4:52pm

    名無しさん(IPアドレスから会社名までは判明しています)
    そんなことを書くなんて、なにかつらいことでもあったんでしょうか。
    5軸加工で勇名を馳せてるとはいっても慢心せず、
    あとに続くものには温かい目で見守っていただきたいです。
    ちなみに、誰のどの発言が笑える素人の考えなのかを具体的に教えてください。

    • yoshiaki
    • 2015.03.13 1:30pm

    名無しさん
    そういえば、昔toolsを買った時にコメントくださったかたですね。
    ＞＞登録されたワークステーションじゃないと動かないらしい
    ＞おまえそれパチもんだよ
    思い出して昔のコメントを見てみたら、ホスト名が近かったです。
    いつも見ていただいてありがとうございます。
    今回　p2234-ipbf1301souka.saitama.ocn.ne.jp
    昔　　p4205-ipbf2307souka.saitama.ocn.ne.jp
    http://www8.atwiki.jp/remotehost/pages/22.html
    なんでwhoisでは普通はわからない会社名が分かったのかというと、IPアドレスをブラウザに入力してみたら、会社のロゴが普通に表示されたのでした。
    気をつけてくださいね。
    できましたら好意的なコメントもお待ちしております。
