本日2個目の投稿。
1個目の投稿( https://www.shimadakiko.com/article/270654058.html )もお見逃しなく。
大忙し。

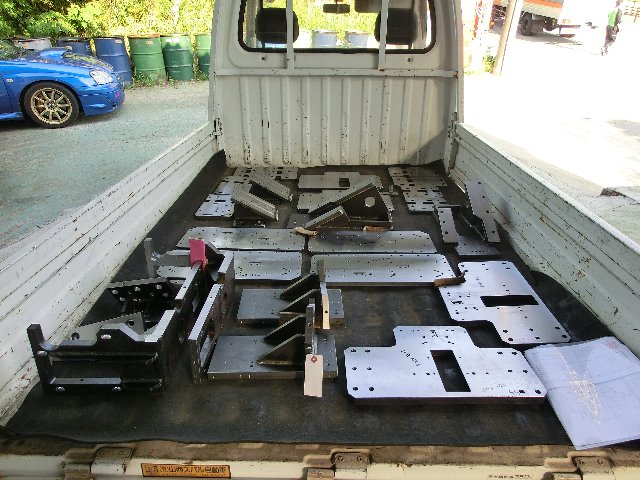

金曜日に受注してる量の半分くらい出荷。

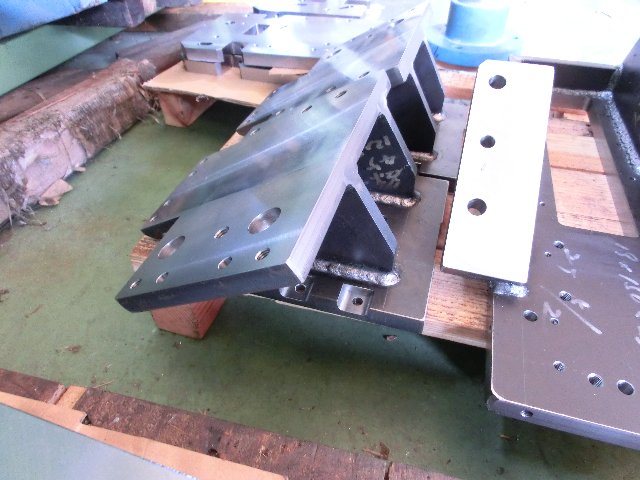

5軸が必要な製缶モノを、一部まっどだいまるさんトコに手伝ってもらいました。
たぶんコレでやったことでしょう。
http://nackakou.blog.fc2.com/blog-entry-8.html
ウチも5軸仕事はもちろんやりますが、
https://www.shimadakiko.com/article/256262517.html
NCじゃないんで、あんまり数が多すぎると少し時間がかかります。
コイツがうちにあったらなぁ、と思いますが。
http://jp.dmg.com/jp,milling,dmf180linear?opendocument
http://jp.dmg.com/internet/v3/pdl.nsf/06D680122F98F0A5C12574AB00296C1A/$file/pm7jp10_DMF180260360linear.pdf
傾斜ヘッドと回転テーブルオプションを付けたタイプが欲しいです。
欲しい設備のことは置いといて、この5軸製缶モノってやつはどこかにヘルプをお願いしようにも、なかなか引き受け手がありません。
5軸をもってるところは周りにいっぱいあるのですが、「製缶モノ」はみんなニガテなんですよね。
今回のようなものでも、ブロック材から削りだしたい！とか言われます。
ですが、まっどだいまるさんトコは製缶モノの加工にも慣れているし、5軸使いもいるので今回お願いしたものでも問題ないのです。
素晴らしい。

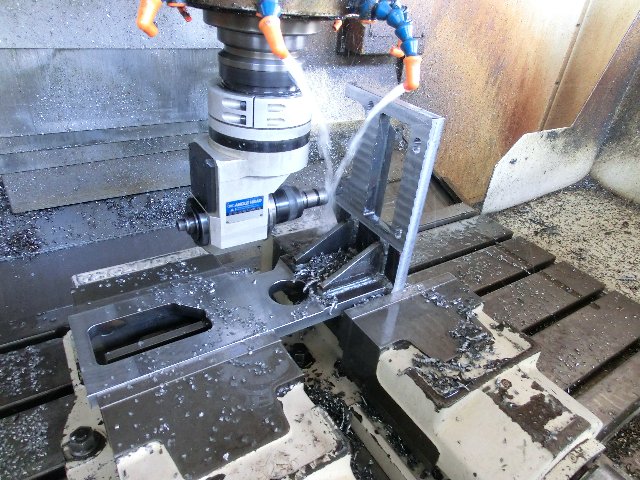

まっどだいまるさんトコに手伝ってもらいつつ、我が社内ではアングルヘッドで製缶モノをやっつけたり

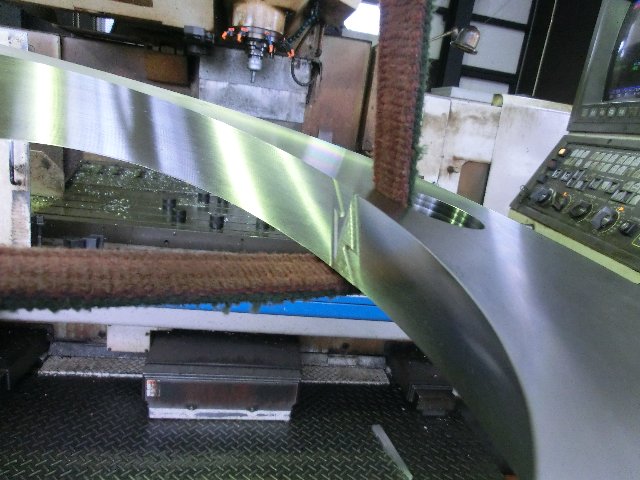

社員さんもナナメ加工をやっつけたり

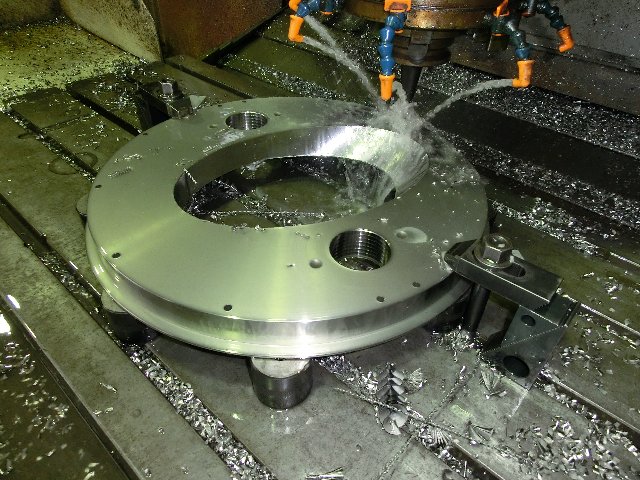

SUS304フランジの3D加工したりしてました。
フランジの真ん中に40度傾いたφ216mmの穴アリ。
ナナメにしてコンタリングでも良かったのですが、社員さんがチルトテーブル使用中だったので等高線荒加工と等高線仕上げ加工で実施。

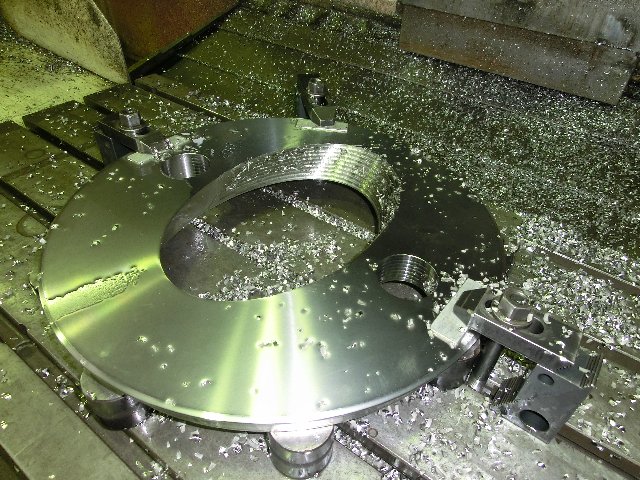

工具の形状設定をキャンディミルにしなかったのでアンダー部が加工できず、つなぎ目が残ってしまいました～。
つなぎ目は、あとでなんとか除去。
あ、このフランジの旋盤加工もまっどだいまりんぐです。
ウチの旋盤はφ480までしか加工できないのですが、この製品はφ492で若干ストローク越え。
マシニングでコンタリングしてやろうと思っていたのですが、まっどだいまるさんが助けてくれるということでお願いしました。
まっどだいまるさんトコの旋盤は
http://nackakou.blog.fc2.com/blog-entry-2.html
http://nackakou.blog.fc2.com/blog-entry-4.html
φ900までかな？
助かりました～。
